600X電動控制閥QT450
產品簡介
600X電動控制閥QT450由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。
600X電動控制閥QT450利用導閥控制閥門的開啟和關閉，節省能源?？纱嫫渌y門大型電動裝置。
600X電動控制閥QT450主要用于高層建筑、生活區等供水管網系統及城市供水工程。
當600X電動控制閥QT450從入口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。
當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。
公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
零件名稱 | 零件材料 |
閥體 閥蓋 | WCB |
閥座 閥盤 | 銅合金 |
密封圈 O型圈 | 丁腈橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
針型閥 | 銅合金 |
球閥 | 銅合金 |
浮球閥 | 銅合金 |
微型過濾器 | 不銹鋼 |

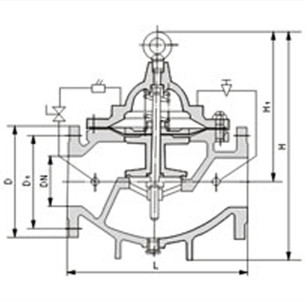

DN | L | A | A1 | H | H1 | F | Dmm | D1mm | D2mm | n-Φd | ||||
mm | mm | mm | mm | mm | mm | PN1.6 | PN2.5 | PN1.6 | PN2.5 | PN1.6 | PN2.5 | PN1.6 | PN2.5 | |
20 | 180 | 194 | 136 | 342 | 250 | 116 | 105 | 105 | 75 | 75 | 58 | 56 | 4-13.5 | 4-14 |
25 | 180 | 194 | 136 | 342 | 250 | 116 | 115 | 115 | 85 | 85 | 68 | 65 | 4-13.5 | 4-14 |
32 | 180 | 194 | 136 | 342 | 250 | 116 | 140 | 140 | 100 | 100 | 78 | 76 | 4-17.5 | 4-18 |
40 | 240 | 240 | 155 | 395 | 278 | 170 | 150 | 150 | 110 | 110 | 88 | 84 | 4-17.5 | 4-18 |
50 | 240 | 240 | 155 | 395 | 278 | 170 | 165 | 165 | 125 | 125 | 102 | 99 | 4-17.5 | 4-18 |
65 | 255 | 255 | 165 | 405 | 298 | 180 | 185 | 185 | 145 | 145 | 122 | 118 | 4-17.5 | 8-18 |
80 | 280 | 280 | 175 | 430 | 315 | 210 | 200 | 200 | 160 | 160 | 133 | 132 | 8-17.5 | 8-18 |
100 | 360 | 332 | 195 | 510 | 350 | 275 | 220 | 235 | 180 | 190 | 158 | 156 | 8-17.5 | 8-22 |
125 | 400 | 375 | 220 | 560 | 365 | 310 | 250 | 270 | 210 | 220 | 184 | 184 | 8-17.5 | 8-26 |
150 | 455 | 408 | 230 | 585 | 420 | 355 | 285 | 300 | 240 | 250 | 212 | 211 | 8-22 | 8-26 |
200 | 585 | 485 | 255 | 675 | 450 | 460 | 340 | 360 | 295 | 310 | 268 | 274 | 12-22 | 12-26 |
250 | 650 | 550 | 300 | 730 | 470 | 500 | 405 | 425 | 355 | 370 | 320 | 330 | 12-26 | 12-30 |
300 | 800 | 630 | 340 | 760 | 490 | 580 | 460 | 485 | 410 | 430 | 370 | 389 | 12-26 | 16-30 |
350 | 860 | 735 | 415 | 840 | 526 | 640 | 520 | 555 | 470 | 490 | 430 | 448 | 16-26 | 16-33 |
400 | 960 | 788 | 430 | 910 | 570 | 715 | 580 | 620 | 525 | 550 | 482 | 503 | 16-30 | 16-36 |
450 | 1075 | 850 | 460 | 1070 | 610 | 780 | 640 | 670 | 585 | 600 | 550 | 548 | 20-30 | 20-36 |
500 | 1075 | 905 | 490 | 1135 | 665 | 830 | 715 | 730 | 650 | 660 | 585 | 609 | 20-33 | 20-36 |
600 | 1230 | 970 | 530 | 1270 | 725 | 920 | 840 | 845 | 770 | 770 | 685 | 720 | 20-36 | 20-39 |
700 | 1650 | 1050 | 560 | 1460 | 865 | 980 | 910 | 960 | 840 | 875 | 800 | 820 | 24-36 | 24-42 |
800 | 1750 | 1135 | 610 | 1640 | 975 | 1050 | 1025 | 1085 | 950 | 990 | 905 | 928 | 24-39 | 24-48 |
