快速排氣閥
產品簡介
產品名稱：快速排氣閥
產品型號：P41X、P42X
公稱通徑：DN25～DN200
結構形式：浮球式
公稱壓力：1.6MPa
連接方式：法蘭式
適用溫度：-29oC～+80oC
驅動方式：自動
閥體材質：鑄鐵、鑄鋼、不銹鋼
制造標準：國標GB、德國DIN、美國API、ANSI
適用介質：給排水、清水等
P41X、P42X快速排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。能夠排除管道中的氣體，減少阻力節約能源。當管道負壓時能快速自動吸入空氣防止管道破裂。排氣能力是普通雙孔排氣閥多倍。浮球托架為不銹鋼，使用壽命長，安全可靠。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。
規格 | 25 | 50 | 80 | 100 | 150 | 200 |
立方米/小時 | 2-88 | 85-3521 | 14-597 | 22-904 | 34-1413 | 66-2709 |

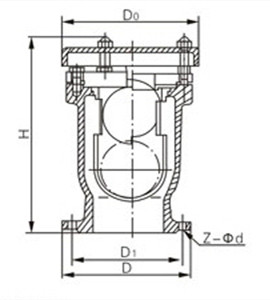

公稱通徑 | D | D1 | D2 | D3 | H | Z-φd |
DN(mm) | ||||||
25 | 115 | 85 | 57 | 150 | 240 | 4-14 |
50 | 160 | 125 | 102 | 165 | 270 | 4-14 |
80 | 195 | 160 | 138 | 200 | 300 | 4-18 |
100 | 215 | 180 | 158 | 220 | 335 | 8-18 |
150 | 280 | 240 | 212 | 290 | 430 | 8-13 |
200 | 335 | 295 | 268 | 340 | 505 | 8-23 |
