H71H對夾式升降止回閥
產品簡介
產品型號：H71H/W
產品口徑：DN15-1200mm
產品壓力：1.0Mpa-6.4Mpa
產品材質：鑄鋼、不銹鋼
適用介質：水、氣、油
適用溫度：-20℃-425℃
連接方式：對夾
設計制造 | GB12235 |
結構長度 | GB12221 |
連接法蘭 | JB/T79-1994 |
試驗與檢驗 | JB/T9092-1999 |
試驗壓力 | 公稱壓力（ MPa ） | ||||
1.6 | 2.5 | 4 | |||
殼體試驗 | 2.4 | 3.8 | 6 | ||
密封試驗 | 1.8 | 2.8 | 4.4 | ||
閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
工作溫度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 水、蒸汽 | 水、蒸汽 |

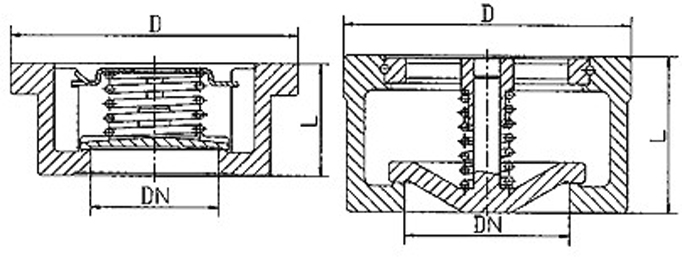

| 公稱通徑 | 尺寸/mm | |||||
L | D | D1 | D2 | b | Z-Φd | |
50 | 60 | 160 | 125 | 100 | 20 | 4-Φ18 |
65 | 67 | 180 | 145 | 120 | 20 | 4-Φ18 |
80 | 73 | 195 | 160 | 135 | 22 | 4-Φ18 |
100 | 73 | 215 | 180 | 155 | 22 | 8-Φ18 |
125 | 86 | 245 | 210 | 185 | 24 | 8-Φ18 |
150 | 98 | 280 | 240 | 210 | 24 | 8-Φ23 |
200 | 127 | 335 | 295 | 265 | 26 | 8-Φ23 |
250 | 146 | 390 | 350 | 320 | 28 | 12-Φ23 |
300 | 181 | 440 | 400 | 368 | 28 | 12-Φ23 |
350 | 184 | 500 | 460 | 428 | 30 | 16-Φ23 |
400 | 191 | 565 | 515 | 482 | 32 | 16-Φ25 |
450 | 203 | 615 | 565 | 532 | 32 | 20-Φ25 |
500 | 219 | 670 | 620 | 585 | 34 | 20-Φ25 |
600 | 222 | 780 | 725 | 685 | 36 | 20-Φ30 |
700 | 305 | 895 | 840 | 800 | 38 | 24-Φ30 |
800 | 305 | 1010 | 950 | 905 | 44 | 24-Φ34 |
1000 | 432 | 1220 | 1160 | 1115 | 50 | 28-Φ34 |
1200 | 524 | 1450 | 1380 | 1325 | 56 | 32-Φ41 |
| 公稱通徑 | 尺寸/mm | |||||
L | D | D1 | D2 | b | Z-Φd | |
50 | 60 | 160 | 125 | 100 | 16 | 4-Φ18 |
65 | 67 | 180 | 145 | 120 | 18 | 4-Φ18 |
80 | 73 | 195 | 160 | 135 | 20 | 8-Φ18 |
100 | 73 | 215 | 180 | 155 | 20 | 8-Φ18 |
125 | 86 | 245 | 210 | 185 | 22 | 8-Φ18 |
150 | 98 | 280 | 240 | 210 | 24 | 8-Φ23 |
200 | 127 | 335 | 295 | 265 | 26 | 12-Φ23 |
250 | 146 | 405 | 355 | 320 | 30 | 12-Φ25 |
300 | 181 | 460 | 410 | 375 | 30 | 12-Φ25 |
350 | 184 | 520 | 470 | 435 | 34 | 16-Φ25 |
400 | 191 | 580 | 525 | 485 | 36 | 16-Φ30 |
500 | 219 | 705 | 650 | 608 | 44 | 20-Φ34 |
