日標法蘭閘閥
產品簡介
產品型號：Z41W/H
產品口徑：DN15-DN1200
產品壓力：10-20K
產品材質：鑄鋼、不銹鋼、鍛鋼
工作溫度：-29～425℃（碳鋼）及-40～500℃（不銹鋼）
應用范圍：水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等
驅動方式：手動、傘齒輪傳動及電動
產品設計制造符合國外先進標準要求，密封可靠，性能優良。
結構設計緊湊合理，造型美觀。
采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
設計與制造 | 結構長度 | 連接法蘭 | 壓力-溫度等級 | 試驗與檢驗 |
API600 | ANSI B16.10 | ANSI B16.5、 GB9112～9131、 SH3406、 JIS B2212、 JIS B2214 | ANSI B16.34 | API598 |
主 | 閥體、閥蓋、閘板 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M |
密封面 | Cr13 | 本體(W)或硬質合金(Y) | |||||
閥桿及內件 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 | 00Cr19Ni11 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | |
填 料 | 柔性石墨 | ||||||
墊 片 | 不銹鋼纏繞墊片 | ||||||
適 用 工 況 | 適用介質 | 水、蒸汽、 | 硝酸等腐蝕性介質 | 強氧化性 | 醋酸等腐蝕性介質 | ||
適用溫度 | -29～425 ℃ | -40～500 ℃ | |||||
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
JIS B2073 B2083 | JIS B2002 | JIS B2212 B2214 | JIS B2073 B2083 | JIS B2003 |

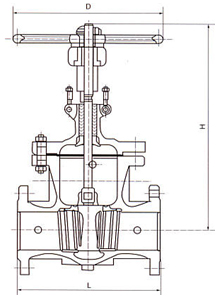

DN mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | W(kg) |
50 | 2 | 178 | 155 | 120 | 100 | 16 | 4-19 | 409 | 200 | 24 |
65 | 2-21 | 190 | 175 | 140 | 120 | 18 | 4-19 | 535 | 250 | 31 |
80 | 3 | 203 | 185 | 150 | 130 | 18 | 8-19 | 570 | 250 | 40 |
100 | 4 | 229 | 210 | 175 | 155 | 18 | 8-19 | 590 | 250 | 55 |
150 | 6 | 267 | 280 | 240 | 215 | 22 | 8-23 | 630 | 300 | 90 |
200 | 8 | 292 | 330 | 290 | 265 | 22 | 12-23 | 960 | 350 | 145 |
250 | 10 | 330 | 400 | 355 | 325 | 24 | 15-25 | 1158 | 400 | 230 |
300 | 12 | 356 | 450 | 400 | 370 | 24 | 16-25 | 1378 | 450 | 330 |
350 | 14 | 381 | 490 | 445 | 415 | 26 | 16-25 | 1543 | 500 | 460 |
400 | 16 | 406 | 560 | 510 | 475 | 28 | 16-27 | 1738 | 600 | 600 |
450 | 18 | 432 | 620 | 565 | 530 | 30 | 20-27 | 1959 | 600 | 980 |
500 | 20 | 457 | 675 | 620 | 585 | 30 | 20-27 | 2214 | 680 | 960 |
DN mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | W(kg) |
50 | 2 | 216 | 155 | 120 | 100 | 18 | 8-19 | 480 | 200 | 32 |
65 | 2-21 | 241 | 175 | 140 | 120 | 20 | 8-19 | 510 | 250 | 39 |
80 | 3 | 283 | 200 | 160 | 135 | 22 | 8-23 | 580 | 280 | 55 |
100 | 4 | 305 | 225 | 185 | 160 | 24 | 8-23 | 700 | 350 | 80 |
150 | 6 | 403 | 305 | 260 | 230 | 28 | 12-25 | 940 | 400 | 160 |
200 | 8 | 419 | 350 | 305 | 275 | 30 | 12-25 | 1190 | 450 | 250 |
250 | 10 | 457 | 430 | 380 | 345 | 34 | 12-27 | 1390 | 500 | 370 |
300 | 12 | 502 | 480 | 430 | 395 | 35 | 16-27 | 1600 | 500 | 560 |
350 | 14 | 762 | 540 | 480 | 440 | 40 | 16-33 | 1750 | 600 | 870 |
400 | 16 | 838 | 605 | 540 | 495 | 46 | 16-33 | 1900 | 600 | 1150 |
450 | 18 | 914 | 675 | 605 | 560 | 48 | 20-33 | 2320 | 650 | 1270 |
