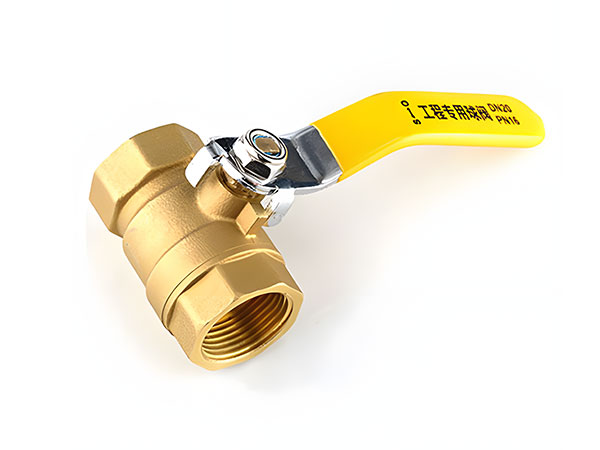

Q11F內螺紋銅球閥產品特點
產品型號：Q11F-10T/16T/25T/40T
公稱通徑：DN15～DN100
公稱壓力：1.6Mpa～4.0Mpa
適用溫度：≤100oC
閥體材質：黃銅
適用介質：水、油、液體
結構形式：球形
連接方式：法蘭、內螺紋、外螺紋
驅動方式：手動
制造標準：國標GB、德國DIN、美國API
Q11F內螺紋銅球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態(tài)，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、煤氣、燃氣等，在各行業(yè)得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的
Q11F內螺紋銅球閥工作原理
銅球閥啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節(jié)與控制主要用于截斷或接通管路中的介質，亦可用于流體的調節(jié)與控制，而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類球閥在管道中可水平或垂直安裝。
Q11F內螺紋銅球閥外形結構圖

Q11F內螺紋銅球閥主要外形尺寸（mm）
DN SIZE L（長度） B H（高度） D
8 1/4 46 8 39 80
10 3/8 47.5 8 39 80
15 1/2 62 12.7 44.5 90
20 3/4 67 15 48 100
25 1 80 20 54 110
32 11/4 85.5 25 58 120
40 11/2 94.5 32 75 130
50 2 106 40 82 150
65 21/2 141.5 50 95 173
80 3 165 65 108.5 193
100 4 190 80 128.5 233
